FZG-4型真空干燥箱

聯系電話:139-5176-3838

*重要聲明：號碼24小時在線，如遇播打中出現“關機”，“停機”等提示，
可能是由于信號不好，請您繼續播打，給您帶來不便，我們?cè)诖吮硎厩敢狻?/div>

一、FZG-4型真空干燥箱的型號及參數

干燥箱型號	FZG-4型汽水兩用	FZG-4型蒸汽加熱	FZG-4型電加熱	FZG-4型導熱油加熱
箱內尺寸	750×750×1160	750×750×1160	600×750×1060	750×750×1160
箱外尺寸	1050×950×2050	1050×950×1700	1050×1070×1650	1050×950×1700
烘盤層數	8層	8層	8層	8層
烘盤尺寸	460×640×45	460×640×45	460×640×45	460×640×45
烘盤層間距	120mm	120mm	120mm	120mm
烘盤數量(只)	8只	8只	8只	8只
蒸氣壓力（MPa）	0.2-0.6	0.2-0.6	/	/
加熱功率	6	/	6	6
蒸氣耗量(kg/h)	10	10	/	/
冷風流量(m3/h)	180	/	/	/
風機功率(w/h)	180	/	/	/
導熱油容量（L）	/	/	/	50
加熱油站容量（L）	/	/	/	70
使用溫度(℃)	熱水循環加熱：常溫+5-80℃ ；蒸氣加熱：50―120℃	50―120℃	常溫―200℃	常溫―200℃
加熱方式(選擇)	熱水循環加熱或蒸氣加熱兩用	蒸氣加熱	電加熱	導熱油加熱
箱內真空度(MPa)	真空度:-0.1MPa(還可設計更高真空度的真空干燥箱)
參數配置可按客戶的合理要求設計

1、FZG-4型真空干燥箱擁有多種加熱方式可選，包括：電加熱，水加熱，蒸汽加熱，導熱油加熱；

2、FZG-4型擁有8只標準沖壓烘盤，烘盤可制作成平口，也可以制作成卷邊，可選帶孔或不帶孔烘盤，均為模具沖壓，一次成型；

3、FZG-4型適用于生產規模較小或做為模擬適應性生產使用，先做小規模投產，待試驗成功，生產流程一切都試驗成功后，再做大規模投產；

水加熱型介紹

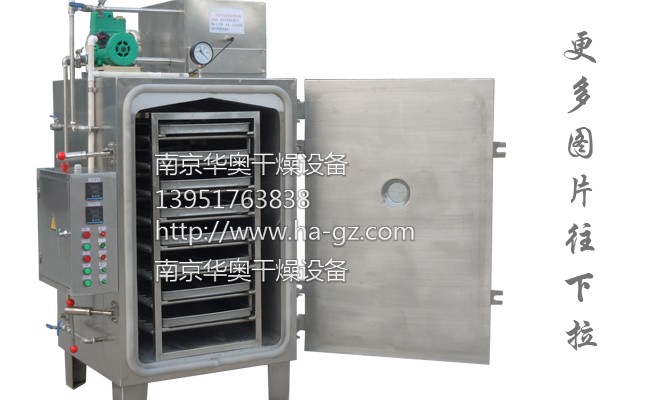

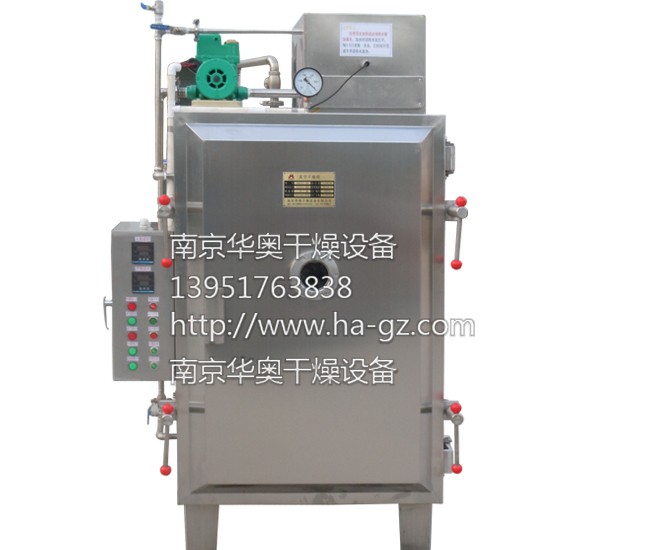

下圖為FZG-4水加熱型，擁有一套水加熱系統，包括加熱水箱，冷熱水泵等；它擁有一臺4型水加熱烘架，只放置8只標準沖壓烘盤；

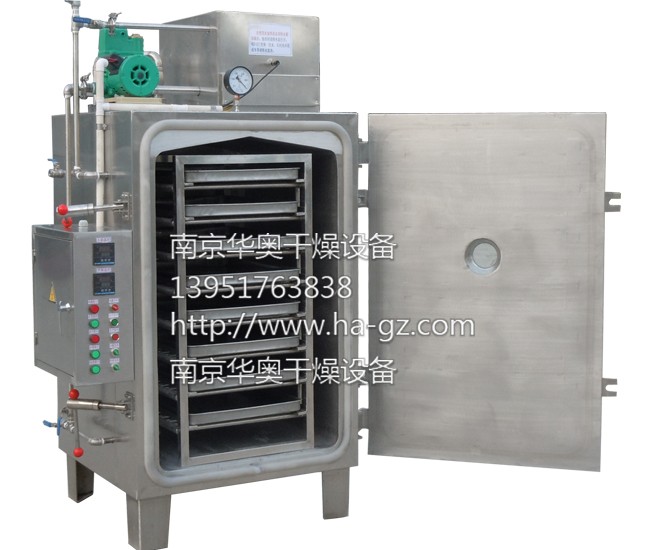

下圖為FZG-4水加熱型工作室內部結構圖，烘架與箱體用兩只快接連接，中間隔有密封圈，烘架共分為8層，層層均有加熱管，充分的散熱面積，穿流式的烘架結構能夠使得烘箱內部溫度均勻性得到保證；

電加熱型介紹

下圖為FZG-4電加熱型外形圖，烘箱配備一套電加熱系統，包括電器控制柜，F(xiàn)ZG-4型共可放置8只烘箱，烘架共分8層，每層層距在120mm左右，電加熱型號使用方便，升溫快速，溫度精確度高，溫度范圍廣；

蒸汽加熱型介紹

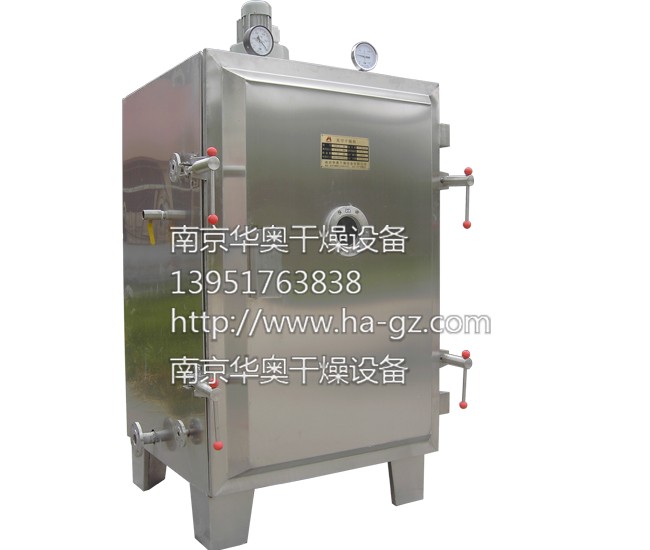

下圖為FZG-4型蒸汽加熱型外型圖，圖中的風機是客戶要求增配的，標準配備里沒有此配置；

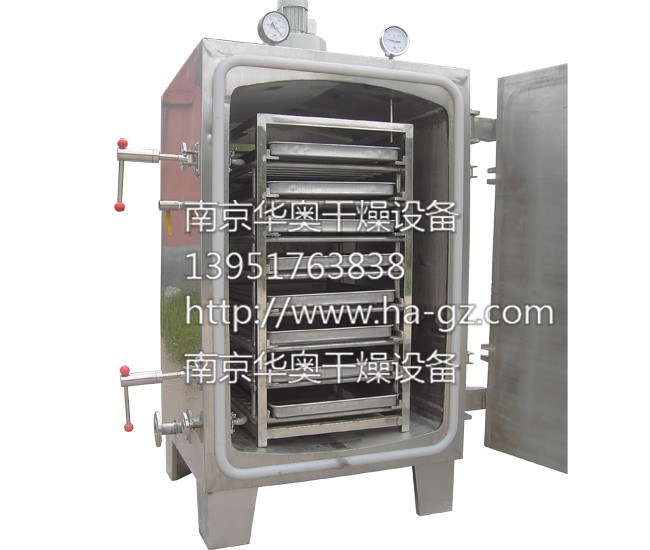

下圖為FZG-4型蒸汽加熱型內部結構圖，蒸汽加熱型均配有“穿流式烘架”，此烘架的最大特點是，管路密度高，相對于盤管式烘架，加熱面積高出不少，由于盤管式烘架，盤彎處的彎半徑不能過小，因此加熱面積受到不少影響，南京華奧均采用“穿流式烘架”

標準沖壓烘盤
